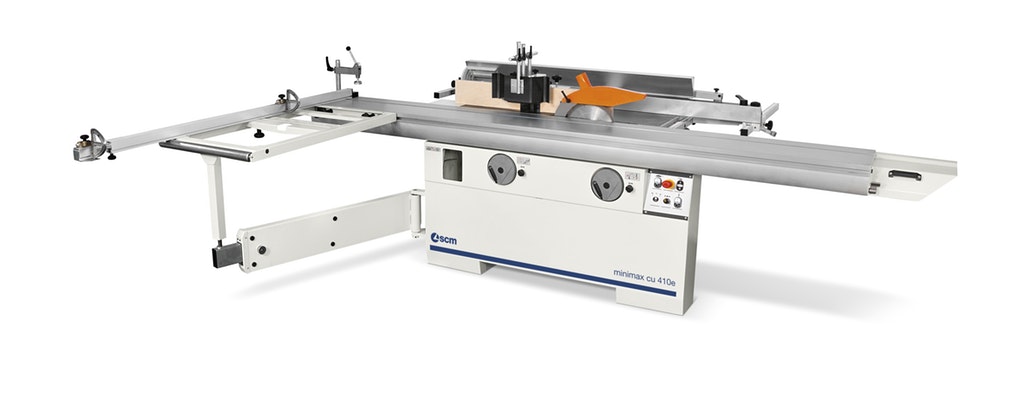

SCM Minimax CU 410 E combinatiemachine

SCM
Prijs op aanvraag
Productnummer:

  • Snelle service
  • SKH gecertificeerd
  • Specialist in houtskeletbouw machines
  • Leverancier van alle bekende merken
  • Altijd een oplossing voor een productieprobleem

Omschrijving

  • Aluminium geanodiseerde zaagwagen lopend op hard stalen hoogprecisie geleidingen (360 x 1600 mm).
  • Gesloten structuur van de zaagunit zorgt voor totale afwezigheid van trillingen. De ondersteuning van het zaagblad is perfect.
  • Verstelling via zwaluwstaartgeleiding.
  • Oplegtafel afm. 1200 x 650 mm voorzien van:
    - telescoopgeleider L=1840 mm (3200)
    - 2 omklapbare aanslagnokken
    - excenterklem
  • Aparte schulpgeleider L=1500 mm, met fijninstelling en blokkering.
  • Bescherming van zaag op spouwmes en met afzuigdiameter 60 mm.
  • Gietijzeren freesgroep.

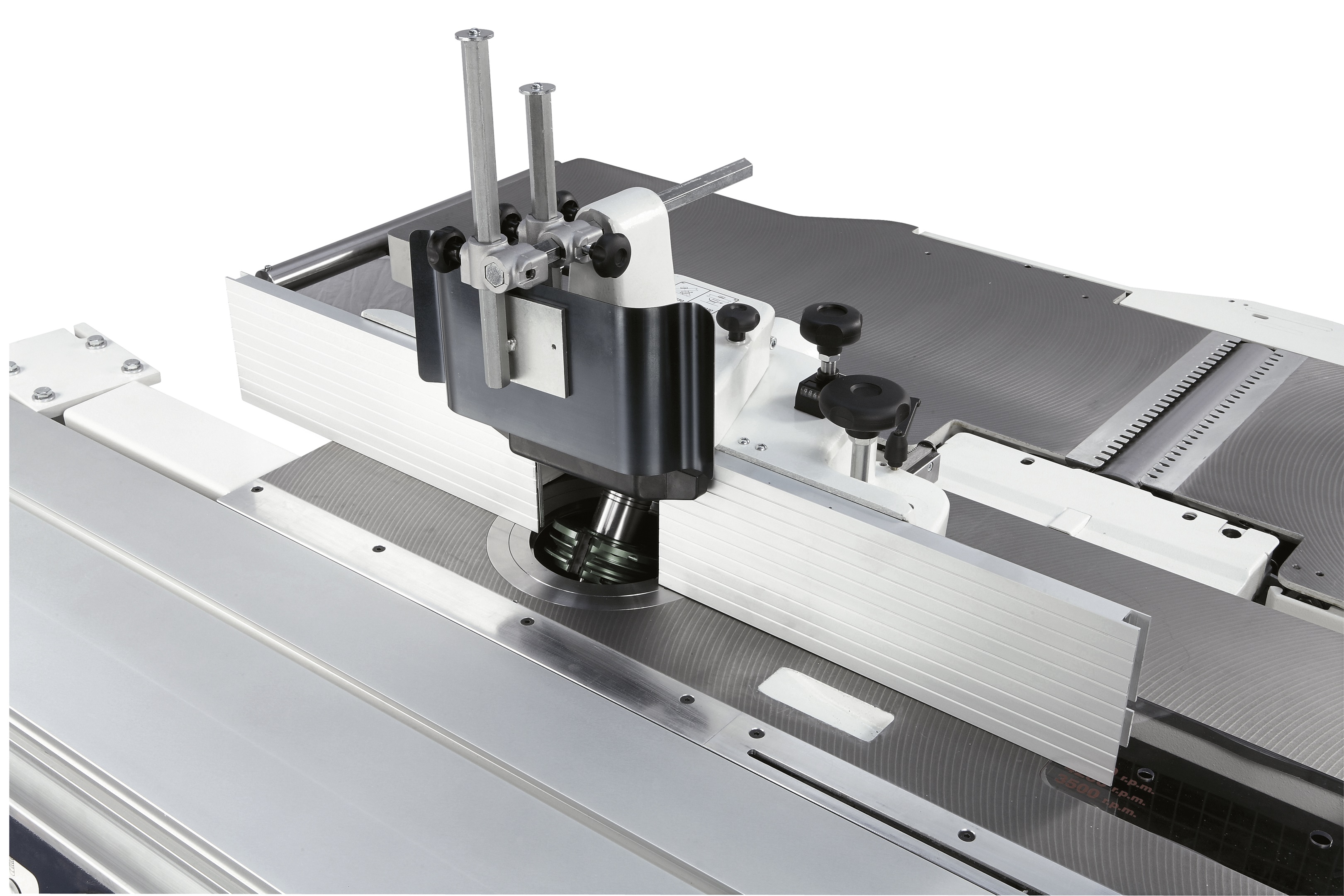

  • Freesgeleider voorzien van fijninstelling.
  • Verstelling van de freesgroep aan de voorzijde van de machine.
  • Verlenging van de zaag/freestafel.

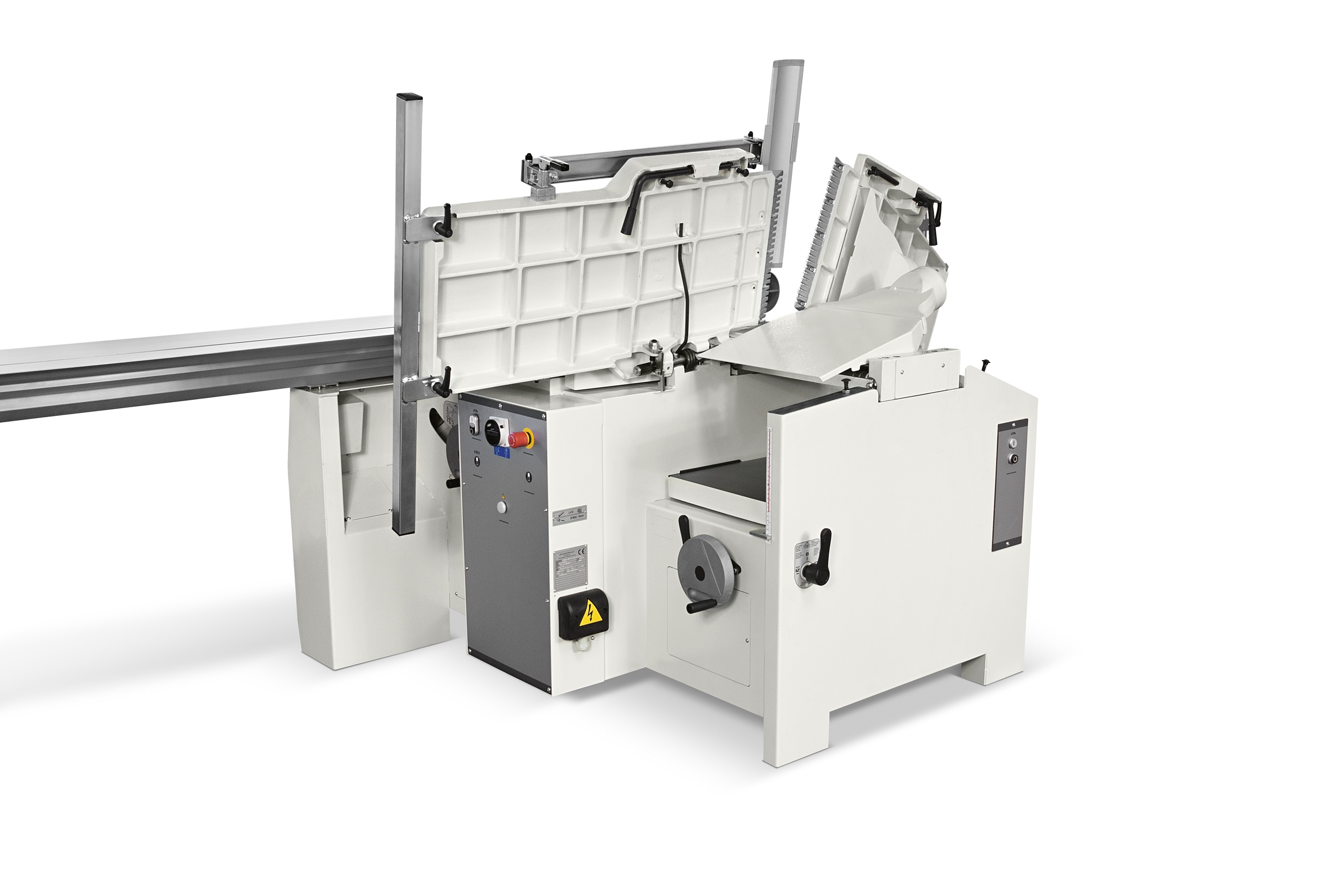

  • Separaat opklapbare vlaktafels, naar de binnenzijde van de machine.
  • Schaafas gemonteerd in zware gietijzeren supports.
  • Schaafas Ø 87 mm en 3 HSS messen 410 x 30 x 3 mm.
  • Separate schaafgeleider afm. 1670 x 150 mm.
  • Vlakbankbeveiliging.
  • Voorbereiding voor langgatboorinrichting.
  • Gietijzeren werktafels met verstevigingsribben.
  • Instellingen d.m.v. vaste handwielen.
  • Oplegtafel voorzien van vrijlooprol



Technische gegevens:

  • Max. werkbreedte vlakbank: 410 mm
  • Totale tafellengte vlaktafels: 2000 mm
  • Schaafgeleider kantelbaar: 90-45°
  • Afmetingen vandiktetafel: 775 x 423 mm
  • Aanvoersnelheid: 6-12 m/min.
  • Max. spaanafname: 5 mm
  • Min.-max. doorvoerhoogte vandiktebank: 3-230 mm
  • Min. doorvoerlengte vandiktebank: 160 mm
  • Afmeting van de zaag/freestafel: 430 x 1250 mm
  • Max zaagbladdiameter, inclusief ritszaag: 315 mm
  • Max. zaaghoogte 90° - zaagmes 315 mm: 100 mm
  • Max. zaaghoogte 45° - zaagmes 315 mm: 70 mm
  • Max. zaaglengte met standaardwagen: 1600 mm
  • Max zaagbreedte: 1050 mm
  • Nuttige hoogte freesas: 125 mm
  • Toerental freesas bij 50 hz.: 3500/6000/8000/10000 omw./min.
  • Max. freesdiameter boven tafel: 210 mm
  • Max. freesdiameter onder tafel: 240 mm
  • Motorvermogen: S1 3 kW (4 PK) 400 V 50 Hz
  • Diameter afzuigmonden: 120 mm
  • Freesas beschikbaar in volgende diameters: 30 – 32 – 35 – 40 – 50 mm
